KST型雙球體橡膠接頭采用多波設計增加了橡膠接頭的長度、增加了補償量。專用冷水、熱水、壓縮空氣、天然氣等，它以特的設計、新穎的結構和良好的密封性能解決了因熱脹冷縮造成管道爆裂和損壞管道連接設備，有效的提高了管道的使用周期和對設備的保護。雙球體相比單球體它有更大的補償量。
雙球體橡膠接頭是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。內部致密度高、能承受較高壓力、彈性變形效果好。雙球體相比單球體它有更大的補償量。該產品是鑫利公司采用氣吹模具新工藝制造，系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼法蘭組成的產品，具有耐壓高、彈性好、位移量大、吸振降噪效果好，安裝方便等特點。可廣泛用與給排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。
雙球體橡膠接頭是由織物增強的橡膠件與松套金屬法蘭組成，用于管道減震降噪、補償位移的接頭。它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。鑫利嚴格按照標準及原料質量要求，杜絕偷工減料現像，~標準即產品原料不但需要新料，還需要~級新料。
1、雙球體橡膠接頭在管道施工時，需要讓其處于自然狀態，嚴禁超位移安裝。
2、當管道介質為耐酸堿、油、高溫及其他特殊材料時應選用高于管道工作壓力一個檔位的接頭。
3、平地、懸空、垂直安裝橡膠接頭時,橡膠接頭的實際工作軸向位移壓力小于管道的支撐力,否則應該安裝防拉脫裝置，以防止產品在運行過程中失去穩定性。
5、管道需要有固定支撐或固定托架，固定托架的力需要大于軸向力。垂直安裝和架空安裝時產品兩端需安裝相應的固定支架和受力支架，以防止工作受壓后拉脫。
6、安裝時應遠離熱源，嚴禁使用不符合本產品要求的介質。
7、橡膠軟接頭在初次承受壓力（如：安裝試壓等）后或長期停用再次啟用前，應將螺栓重新加壓擰緊再投入運行。
8、當管道位移量大于等于接頭的大補償量時，應增加接頭的數量來平行位移量，嚴禁為了調整管道的超差，使接頭處于撓曲位移和偏差狀態，更不能超限度（伸縮、位移、偏轉等）。
9、高層給水或懸空給水，管道應固定在吊架、托架上，且不能讓接頭承受管道自身重量和軸向力，否則接頭應配備防拉脫裝置(其承受力需要大于管道軸向力)。
10、安裝橡膠接頭時，螺栓的螺桿應伸向接頭外側，每一法蘭端面的螺栓按對角加壓的方法反復均勻擰緊，防止壓偏。

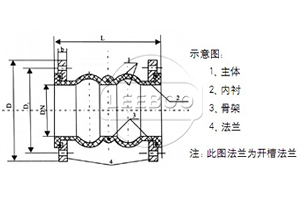

| 序號 No. | 部位 Part | 材料 Material |
| 1 | 主體 Body | 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM) |
| 2 | 內、外襯 Inner & Outer Rubber | 天然橡膠（NR） 氯丁橡膠（CR）丁基橡膠（IIR） 丁腈橡膠（NBR）氟橡膠（FKM）三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE） |
| 3 | 主體骨架 Body Carcass | 尼龍簾布 Nylon cord fabric |
| 4 | 增壓環 Reinforcing Ring | 多股鍍銅鋼絲 Multi-strand coppering steel wire |
| 5 | 法蘭 Flange | 鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP) |
| 項目Item |型號Medol | KST-F-1 | KST-F-2 | KST-F-3 | A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering |
| 工作壓力MpaWoring pressure | 1.0(10) | 1.6(16) | 2.5(25) | |
| 爆破壓力Mpa Burst Pressure | 2.0(20) | 3.0(30) | 4.5(45) | |
| 真空度 Kpa Vacuum | 53.3(400) | 86.7(650) | 100(750) | |
| 適用溫度℃Applicable Temperature | -15℃~+70℃（特殊可達-30℃~+100℃）-15℃~+70℃(-30℃~+100℃ under special conditions) | |||
| 適用介質Applicable Medium | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc. | |||
| 注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type | ||||
| 公稱通徑DN Nominal Diameter （mm） |
長度 LengthLmm |
軸向位移 Axial displacement mm |
橫向位移 Haorizontal isplacement mm |
角向偏轉 Angular deflection(a1+a2)° |
||
| mm |
英寸inch |
伸長Extension | 壓縮Compression | |||
| 40 | 1.5 | 165 | 10 | 20 | 20 | 30 |
| 50 | 2 | 165 | 10 | 20 | 20 | 30 |
| 65 | 2.5 | 175 | 10 | 20 | 20 | 30 |
| 80 | 3 | 175 | 10 | 20 | 20 | 30 |
| 100 | 4 | 225 | 15 | 30 | 25 | 30 |
| 125 | 5 | 225 | 15 | 30 | 25 | 30 |
| 150 | 6 | 225 | 15 | 30 | 25 | 30 |
| 200 | 8 | 325 | 20 | 40 | 30 | 30 |
| 250 | 10 | 325 | 20 | 40 | 30 | 30 |
| 300 | 12 | 325 | 20 | 40 | 30 | 30 |
| 350 | 14 | 325 | 20 | 40 | 30 | 30 |
| 400 | 16 | 340-400 | 20 | 40 | 30 | 30 |
| 450 | 18 | 340-400 | 25 | 45 | 30 | 30 |
| 500 | 20 | 340-400 | 25 | 45 | 30 | 30 |
| 600 | 24 | 340-400 | 25 | 45 | 30 | 30 |
| 注：1、特殊要求可按用戶圖紙制作，可選配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等）法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。 2、懸空給水使用DN200以上產品，管道需要有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is 9115.1-2000, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. |
||||||
